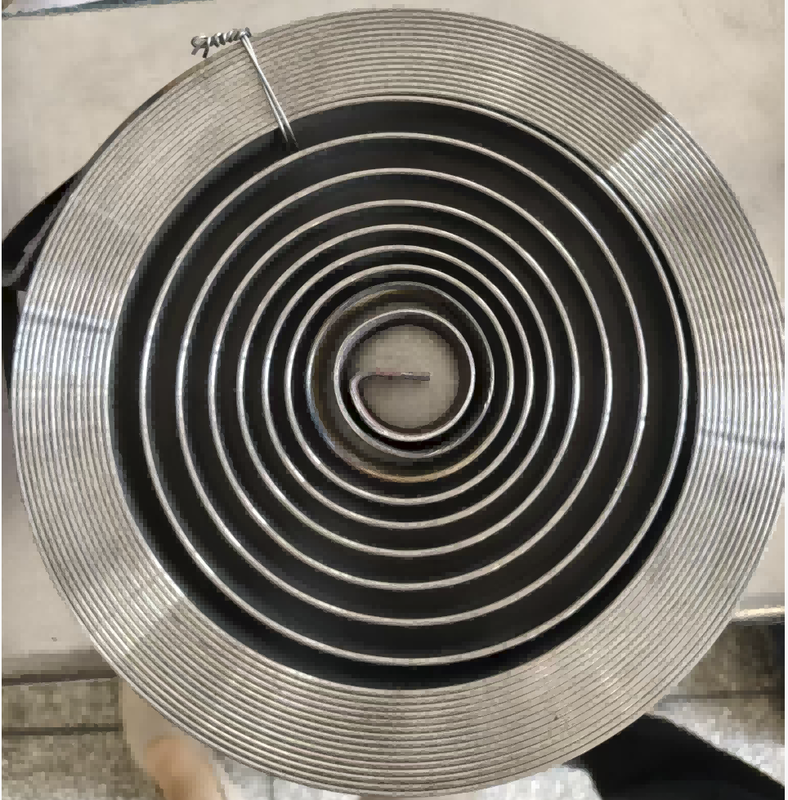

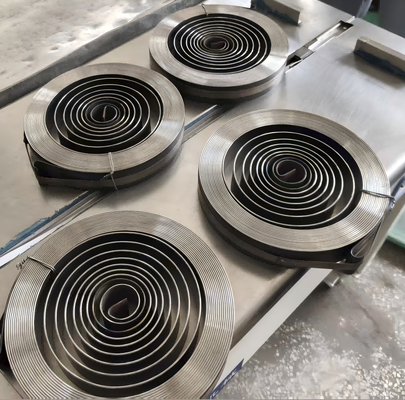

Pegas spiral datar khusus (pegas gulir) ini dirancang khusus untuk retraksi kabel umpan balik posisi servomotor, sangat cocok dengan sistem aktuator peredam. Diproduksi dari baja pegas silikon-mangan premium 60Si2MnA, baja ini menghasilkan torsi yang stabil dan konsisten untuk penggulungan ulang kabel otomatis selama gerakan langkah piston penuh.

Tidak seperti baja pegas 65Mn biasa, 60Si2MnA memiliki kekuatan tarik yang lebih tinggi, kinerja anti-relaksasi yang luar biasa, dan ketahanan lelah siklik yang unggul, menjadikannya ideal untuk operasi industri berkelanjutan jangka panjang dengan siklus penggulungan & pelepasan yang berulang. Pegas kami diproduksi secara ketat sesuai spesifikasi teknis klien, dengan struktur belitan tersegmentasi yang tepat untuk menjaga tegangan halus tanpa kabel meregang atau macet.

Spesifikasi Teknis Utama

• Bahan Baku: strip baja pegas paduan 60Si2MnA
• Dimensi Strip: ketebalan 2mm × lebar 39mm
• Total putaran efektif: 23 putaran (13 putaran dasar yang dililit rapat + 10 putaran kerja dengan jarak tertentu)
• Rotasi pengencangan maksimal aktual per langkah penuh: 5,6 putaran
• Diameter koil pertama bagian dalam: 40mm | Diameter pencocokan poros penggerak: 29mm
• Diameter pin pemasangan luar: 10mm | Panjang kait lurus bagian dalam: 25mm
• Diameter dalam rumah yang cocok: 275mm
• Permukaan akhir: Perawatan anti karat oksida hitam (tersedia cat khusus/Dacromet)
• Fungsi kerja: Secara otomatis memundurkan posisi kabel umpan balik batang servomotor

Fitur Desain Struktural

1. Tata letak belitan tersegmentasi: 13 putaran dasar kompak bagian dalam tetap terpasang sepenuhnya selama pengoperasian untuk menghasilkan torsi dasar yang stabil; 10 putaran jarak luar berfungsi sebagai bagian kerja yang fleksibel untuk retraksi kayuhan
2. Kait dalam & luar yang dibentuk secara presisi: Ukuran kait standar pas dengan pin pemasangan housing dan poros penggerak motor dengan erat, menghindari selip atau patah akibat torsi
3. Pemesinan tepi strip halus: Tidak ada gerinda yang menggores posisi kabel selama retraksi, melindungi integritas kabel
4. Dimensi yang dapat disesuaikan: Kami mendukung penyesuaian penuh ketebalan strip, lebar, putaran total, ukuran kait, dan kurva torsi agar sesuai dengan rakitan servomotor & peredam yang berbeda

Skenario Aplikasi

• Sistem retraksi kabel umpan balik posisi servomotor peredam
• Gulungan kabel penginderaan posisi linier aktuator industri
• Mekanisme penggulungan kabel otomatis motor kontrol katup
• Rakitan reset servo peralatan konstruksi & hidrolik
