| Nama merek: | FLRS or OEM |
| Nomor Model: | FLRS-WF021 |
| MOQ: | 1 buah |
| Rincian kemasan: | karton / kasus kayu lapis / palet kayu lapis |
| Ketentuan Pembayaran: | T/T, L/C, Western union, paypal, |

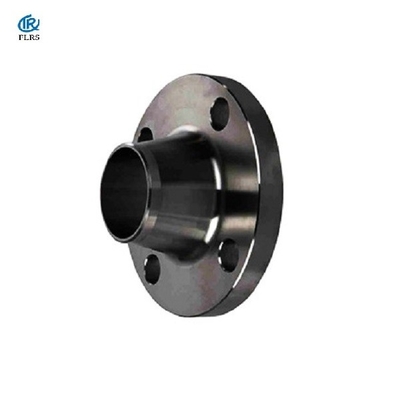

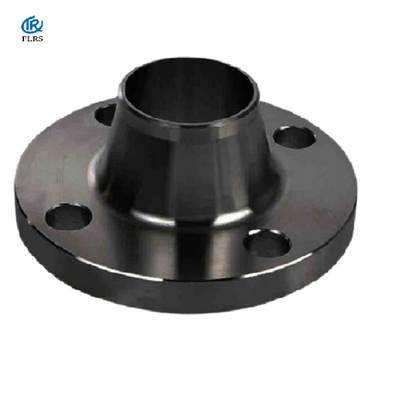

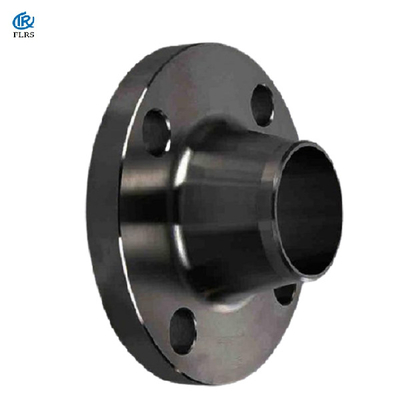

ASME B16.5 Lukisan Hitam Weld Neck Flange Mengangkat Wajah / 150LB STD Carbon Steel Welding neck Flange Bergerigi Selesai
Flensa leher las, juga dikenal sebagai flensa leher panjang dan flensa berleher, adalah bagian berbentuk cakram, terutama digunakan untuk mencapai sambungan antara pipa, telah banyak digunakan dalam petrokimia, pasokan air perkotaan, dan sistem tenaga.Dalam beberapa tahun terakhir, dengan perencanaan dan pembangunan proyek jalur transmisi tegangan ultra tinggi dari jaringan nasional, permintaan menara pipa baja tegangan ultra tinggi telah meningkat secara dramatis.
Pengelasanneck flange sebagai bentuk baru sambungan flange menara pipa baja telah terbukti memiliki kecanggihan tertentu dan dapat diandalkan.Ini memainkan peran penting dalam meningkatkan kapasitas produksi dan kualitas produk menara pipa baja
| Ukuran | D | K | L | n | SEBUAH | B1 | C | N | H | d | f | S = Std. |
| 1/2" | 90 | 60.3 | 15.9 | 4 | 21.3 | 15.8 | 9.6 | 30 | 46 | 34.9 | 2 | 2.77 |
| 3/4" | 100 | 69.9 | 15.9 | 4 | 26.7 | 21.0 | 11.2 | 38 | 51 | 42.9 | 2 | 2.87 |
| 1" | 110 | 79,4 | 15.9 | 4 | 33.4 | 26.6 | 12,7 | 49 | 54 | 50.8 | 2 | 3.38 |
| 1 1/4" | 115 | 88.9 | 15.9 | 4 | 42.4 | 35.3 | 14.3 | 59 | 56 | 63.5 | 2 | 3.56 |
| 1 1/2" | 125 | 98.4 | 15.9 | 4 | 48.3 | 40.9 | 15.9 | 65 | 60 | 73.0 | 2 | 3.68 |
| 2" | 150 | 120.7 | 19.1 | 4 | 60.3 | 52.5 | 17.5 | 78 | 62 | 92.1 | 2 | 3.91 |
| 2 1/2" | 180 | 139.7 | 19.1 | 4 | 73.0 | 62,7 | 20.7 | 90 | 68 | 104.8 | 2 | 5.16 |
| 3" | 190 | 152,4 | 19.1 | 4 | 88.9 | 77.9 | 22.3 | 108 | 68 | 127.0 | 2 | 5.49 |
| 3 1/2" | 215 | 177.8 | 19.1 | 8 | 101.6 | 90.1 | 22.3 | 122 | 70 | 139.7 | 2 | 5.74 |
| 4" | 230 | 190.5 | 19.1 | 8 | 114.3 | 102.3 | 22.3 | 135 | 75 | 157.2 | 2 | 6.02 |
| 5" | 255 | 215.9 | 22.2 | 8 | 141.3 | 128.2 | 22.3 | 164 | 87 | 185.7 | 2 | 6.55 |
| 6" | 280 | 241.3 | 22.2 | 8 | 168.3 | 154.1 | 23.9 | 192 | 87 | 215.9 | 2 | 7.11 |
| 8" | 345 | 298.5 | 22.2 | 8 | 219.1 | 202.7 | 27.0 | 246 | 100 | 269.9 | 2 | 8.18 |
| 10" | 405 | 362.0 | 25.4 | 12 | 273.0 | 254.5 | 28.6 | 305 | 100 | 323.8 | 2 | 9.27 |
| 12" | 485 | 431.8 | 25.4 | 12 | 323.8 | 304.7 | 30.2 | 365 | 113 | 381.0 | 2 | 9.53 |
| 14" | 535 | 476.3 | 28.6 | 12 | 355.6 | 336,5 | 33.4 | 400 | 125 | 412.8 | 2 | 9.53 |
| 16" | 595 | 539.8 | 28.6 | 16 | 406.4 | 387.3 | 35.0 | 457 | 125 | 469.9 | 2 | 9.53 |
| 18" | 635 | 577.9 | 31.8 | 16 | 457.0 | 437.9 | 38.1 | 505 | 138 | 533.4 | 2 | 9.53 |
| 20" | 700 | 635.0 | 31.8 | 20 | 508.0 | 488.9 | 41.3 | 559 | 143 | 584.2 | 2 | 9.53 |
| 24" | 815 | 749.3 | 34.9 | 20 | 610.0 | 590,9 | 46.1 | 663 | 151 | 692.2 | 2 | 9.53 |
Aplikasi:
1.Struktur baja, multi-lantai, struktur baja bertingkat tinggi
2.Bbangunan, bangunan industri, jalan raya, kereta api,
3.Suap teel, menara, pembangkit listrik, dan kerangka bengkel struktur lainnya
Kemasan:
|
|
| Nama merek: | FLRS or OEM |
| Nomor Model: | FLRS-WF021 |
| MOQ: | 1 buah |
| Rincian kemasan: | karton / kasus kayu lapis / palet kayu lapis |
| Ketentuan Pembayaran: | T/T, L/C, Western union, paypal, |
ASME B16.5 Lukisan Hitam Weld Neck Flange Mengangkat Wajah / 150LB STD Carbon Steel Welding neck Flange Bergerigi Selesai
Flensa leher las, juga dikenal sebagai flensa leher panjang dan flensa berleher, adalah bagian berbentuk cakram, terutama digunakan untuk mencapai sambungan antara pipa, telah banyak digunakan dalam petrokimia, pasokan air perkotaan, dan sistem tenaga.Dalam beberapa tahun terakhir, dengan perencanaan dan pembangunan proyek jalur transmisi tegangan ultra tinggi dari jaringan nasional, permintaan menara pipa baja tegangan ultra tinggi telah meningkat secara dramatis.
Pengelasanneck flange sebagai bentuk baru sambungan flange menara pipa baja telah terbukti memiliki kecanggihan tertentu dan dapat diandalkan.Ini memainkan peran penting dalam meningkatkan kapasitas produksi dan kualitas produk menara pipa baja
| Ukuran | D | K | L | n | SEBUAH | B1 | C | N | H | d | f | S = Std. |
| 1/2" | 90 | 60.3 | 15.9 | 4 | 21.3 | 15.8 | 9.6 | 30 | 46 | 34.9 | 2 | 2.77 |
| 3/4" | 100 | 69.9 | 15.9 | 4 | 26.7 | 21.0 | 11.2 | 38 | 51 | 42.9 | 2 | 2.87 |
| 1" | 110 | 79,4 | 15.9 | 4 | 33.4 | 26.6 | 12,7 | 49 | 54 | 50.8 | 2 | 3.38 |
| 1 1/4" | 115 | 88.9 | 15.9 | 4 | 42.4 | 35.3 | 14.3 | 59 | 56 | 63.5 | 2 | 3.56 |
| 1 1/2" | 125 | 98.4 | 15.9 | 4 | 48.3 | 40.9 | 15.9 | 65 | 60 | 73.0 | 2 | 3.68 |
| 2" | 150 | 120.7 | 19.1 | 4 | 60.3 | 52.5 | 17.5 | 78 | 62 | 92.1 | 2 | 3.91 |
| 2 1/2" | 180 | 139.7 | 19.1 | 4 | 73.0 | 62,7 | 20.7 | 90 | 68 | 104.8 | 2 | 5.16 |
| 3" | 190 | 152,4 | 19.1 | 4 | 88.9 | 77.9 | 22.3 | 108 | 68 | 127.0 | 2 | 5.49 |
| 3 1/2" | 215 | 177.8 | 19.1 | 8 | 101.6 | 90.1 | 22.3 | 122 | 70 | 139.7 | 2 | 5.74 |
| 4" | 230 | 190.5 | 19.1 | 8 | 114.3 | 102.3 | 22.3 | 135 | 75 | 157.2 | 2 | 6.02 |
| 5" | 255 | 215.9 | 22.2 | 8 | 141.3 | 128.2 | 22.3 | 164 | 87 | 185.7 | 2 | 6.55 |
| 6" | 280 | 241.3 | 22.2 | 8 | 168.3 | 154.1 | 23.9 | 192 | 87 | 215.9 | 2 | 7.11 |
| 8" | 345 | 298.5 | 22.2 | 8 | 219.1 | 202.7 | 27.0 | 246 | 100 | 269.9 | 2 | 8.18 |
| 10" | 405 | 362.0 | 25.4 | 12 | 273.0 | 254.5 | 28.6 | 305 | 100 | 323.8 | 2 | 9.27 |
| 12" | 485 | 431.8 | 25.4 | 12 | 323.8 | 304.7 | 30.2 | 365 | 113 | 381.0 | 2 | 9.53 |
| 14" | 535 | 476.3 | 28.6 | 12 | 355.6 | 336,5 | 33.4 | 400 | 125 | 412.8 | 2 | 9.53 |
| 16" | 595 | 539.8 | 28.6 | 16 | 406.4 | 387.3 | 35.0 | 457 | 125 | 469.9 | 2 | 9.53 |
| 18" | 635 | 577.9 | 31.8 | 16 | 457.0 | 437.9 | 38.1 | 505 | 138 | 533.4 | 2 | 9.53 |
| 20" | 700 | 635.0 | 31.8 | 20 | 508.0 | 488.9 | 41.3 | 559 | 143 | 584.2 | 2 | 9.53 |
| 24" | 815 | 749.3 | 34.9 | 20 | 610.0 | 590,9 | 46.1 | 663 | 151 | 692.2 | 2 | 9.53 |
Aplikasi:
1.Struktur baja, multi-lantai, struktur baja bertingkat tinggi
2.Bbangunan, bangunan industri, jalan raya, kereta api,
3.Suap teel, menara, pembangkit listrik, dan kerangka bengkel struktur lainnya
Kemasan:
