Tempat asal: | Cina |
Nama merek: | FLRS or OEM |
Sertifikasi: | ISO9001 |
Nomor model: | FLRS-SB02 |
Kuantitas min Order: | 100 buah |
---|---|
Kemasan rincian: | karton/kasus kayu lapis/tas anyaman + palet kayu lapis |
Waktu pengiriman: | 8-25days |
Syarat-syarat pembayaran: | T/T, L/C, Western union, paypal, |
Menyediakan kemampuan: | 50 ton/bulan |
Nama Produk: | Baut Kepala Hex | Standar: | DIN931 |
---|---|---|---|
Tipe Kepala: | Kepala Hex | Benang: | Setengah benang |
Bahan: | A2-50、A2-70、A4-70、A4-80 | Ukuran: | M3-M39 |
Cahaya Tinggi: | Baut Kepala Hexagon M10,Baut Kepala Hexagon Setengah Benang,Baut Kepala Hex Stainless Steel M10 |
Baut Kepala Hexagon Stainless Steel Setengah Benang Dalam Baut Kepala Hex DIN931 / M10 Standar
Baut heksagonal DIN931, juga dikenal sebagai baut heksagonal eksternal, adalah pengencang yang terdiri dari dua bagian: kepala heksagonal dan sekrup dengan ulir eksternal, yang umumnya digunakan bersama dengan mur dan biasanya digunakan untuk mengencangkan sambungan antara dua bagian dengan lubang tembus.
Baut heksagonal DIN931 adalah setengah ulir.sebagian berulir dan sebagian batang telanjang.Benang termasuk gigi kasar dan halus.
Menggambar:
d | P | b | C | da | dw | ds | k | e | |||||||||
SEBUAH | B | SEBUAH | B | SEBUAH | B | SEBUAH | B | SEBUAH | B | ||||||||
L≤125mm | min | maksimal | maksimal | min | min | min | maksimal | min | maksimal | min | min | ||||||
M1.6 | 0.35 | 9 | 0.1 | 0,25 | 2 | 2.4 | - | 1.46 | - | 0,98 | 1.22 | - | - | 3.02 | - | 3.41 | - |
M2 | 0.4 | 10 | 0.1 | 0,25 | 2.6 | 3.2 | - | 1.86 | - | 1.28 | 1.52 | - | - | 3.82 | - | 4.32 | - |
M2.5 | 0,45 | 11 | 0.1 | 0,25 | 3.1 | 4.1 | - | 2.36 | - | 1.58 | 1.82 | - | - | 4.82 | - | 5.45 | - |
M3 | 0,5 | 12 | 0.15 | 0.4 | 3.6 | 4.6 | - | 2.86 | - | 1.88 | 2.12 | - | - | 5.32 | - | 6.01 | - |
M3.5 | 0.6 | 13 | 0.15 | 0.4 | 4.1 | 5.1 | - | 3.32 | - | 2.28 | 2.52 | - | - | 5.82 | - | 6.58 | - |
M4 | 0,7 | 14 | 0.15 | 0.4 | 4.7 | 5.9 | - | 3.82 | - | 2.68 | 2.92 | - | - | 6.78 | - | 7.66 | - |
M5 | 0.8 | 16 | 0.15 | 0,5 | 5.7 | 6.9 | - | 4.82 | - | 3.35 | 3.65 | - | - | 7.78 | - | 8.79 | - |
M6 | 1 | 18 | 0.15 | 0,5 | 6.8 | 8.9 | - | 5.82 | - | 3.85 | 4.15 | - | - | 9.78 | - | 11.05 | - |
M7 | 1 | 20 | 0.15 | 0,5 | 7.8 | 9.6 | - | 6.78 | - | 4.65 | 4.95 | - | - | 10.73 | - | 12.12 | - |
M8 | 1.25 | 22 | 0.15 | 0.6 | 9.2 | 11.6 | - | 7.78 | - | 5.15 | 5.45 | - | - | 12.73 | - | 14.38 | - |
M10 | 1.5 | 26 | 0.15 | 0.6 | 11.2 | 15.6 | - | 9.78 | - | 6.22 | 6.58 | - | - | 16.73 | - | 18.9 | - |
M12 | 1.75 | 30 | 0.15 | 0.6 | 13.7 | 17.4 | - | 11.7 | - | 7.32 | 7.68 | - | - | 18.67 | - | 21.1 | - |
M14 | 2 | 34 | 0.15 | 0.6 | 15.7 | 20.5 | - | 13.7 | - | 8.62 | 8.98 | - | - | 21.67 | - | 24.49 | - |
M16 | 2 | 38 | 0.2 | 0.8 | 17.7 | 22,5 | 22 | 15.7 | 15.6 | 9.82 | 10.2 | 9.71 | 10.3 | 23.67 | 23.16 | 26.75 | 26.17 |
M18 | 2.5 | 42 | 0.2 | 0.8 | 20.2 | 25.3 | 24.8 | 17.7 | 17.6 | 11.3 | 11.7 | 11.2 | 11.9 | 26.67 | 26.16 | 30.14 | 29.56 |
M20 | 2.5 | 46 | 0.2 | 0.8 | 22.4 | 28.2 | 27.7 | 19.7 | 19.5 | 12.3 | 12,7 | 12.2 | 12.9 | 29.67 | 29.16 | 33.53 | 32.95 |
M22 | 2.5 | 50 | 0.2 | 0.8 | 24.4 | 30 | 29.5 | 21.7 | 21.5 | 13.8 | 14.2 | 13.7 | 14.4 | 31.61 | 31 | 35.72 | 35.03 |
M24 | 3 | 54 | 0.2 | 0.8 | 26.4 | 33.6 | 33.2 | 23.7 | 23.5 | 14.8 | 15.2 | 14.7 | 15.4 | 35.38 | 35 | 39.98 | 39.55 |
M27 | 3 | 60 | 0.2 | 0.8 | 30.4 | - | 38 | 26,5 | - | - | 16.7 | 17.4 | - | 40 | - | 45.2 | |
M30 | 3.5 | 66 | 0.2 | 0.8 | 33.4 | - | 42,7 | 29.5 | - | - | 18.3 | 19.1 | - | 45 | - | 50,85 | |
M33 | 3.5 | 72 | 0.2 | 0.8 | 36.4 | - | 46.6 | 32.4 | - | - | 20.6 | 21.4 | - | 49 | - | 55.37 | |
M36 | 4 | 78 | 0.2 | 0.8 | 39.4 | - | 51.1 | 35.4 | - | - | 22.1 | 22.9 | - | 53.8 | - | 60.79 | |
M39 | 4 | 84 | 0,3 | 1 | 42.4 | - | 55.9 | 38.4 | - | - | 24.6 | 25.4 | - | 58.8 | - | 66.44 |
Metode penandaan baut heksagonal DIN931:
Contoh penandaan baut segi enam eksternal DIN931.
Baut kepala segi enam dengan ukuran ulir d=M12, panjang nominal L=80, tingkat kinerja A4-80 dan tingkat produk A ditandai sebagai
Baut segi enam SUS316 DIN931-M12 * 80-A

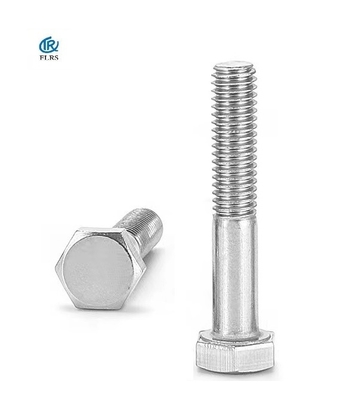

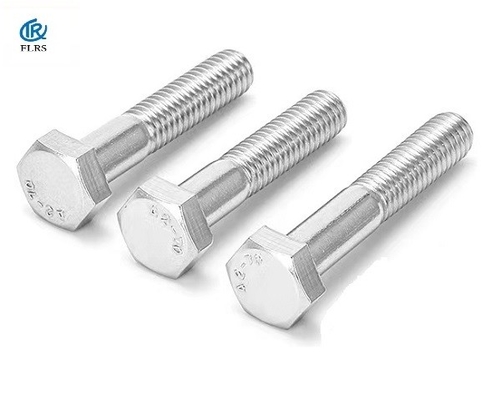

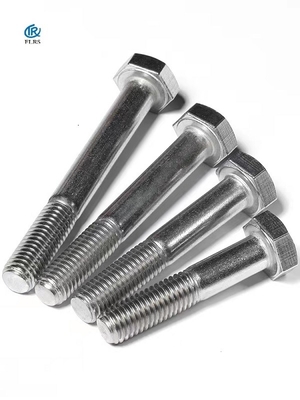

foto produk:
Aplikasi:
Sambungan baut heksagonal, perakitan sederhana, pembongkaran mudah, efisiensi tinggi, dan aplikasi luas, terutama digunakan di berbagai peralatan mekanik, produk elektronik, peralatan komunikasi, peralatan furnitur, industri konstruksi dan industri produksi, instalasi, pemeliharaan, dll.
