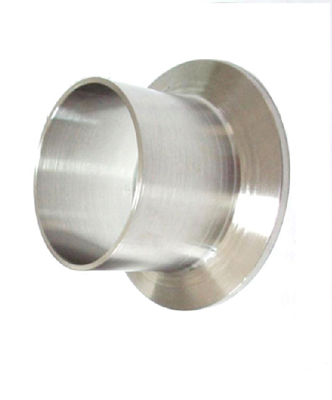

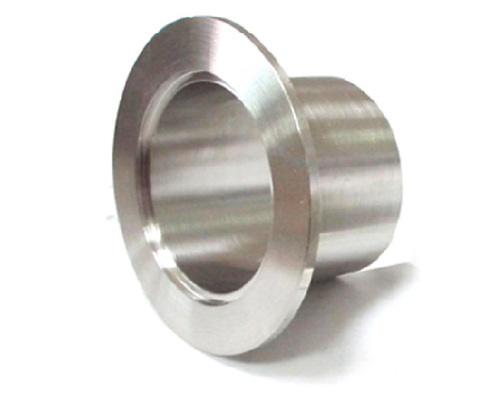

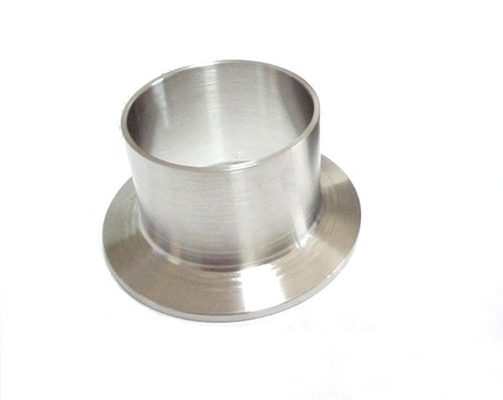

ASME B16.9 Tipe Pendek Pipa Baja Fitting Flange Lap Joint Stub End Collar

Detail produk:

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 buah
Kemasan rincian:	KARTON / KAYU LAPIS / PALET
Waktu pengiriman:	5-20HARI
Syarat-syarat pembayaran:	T/T, Western Union, MoneyGram, L/C
Menyediakan kemampuan:	50000 buah/bulan

Kontak

Detil Deskripsi produk

Bahan:	ss304	Membentuk:	Setara
Jenis Koneksi:	lasan	Permukaan:	Polandia
Aplikasi:	perusahaan dengan flensa	Standar:	B16.9
Cahaya Tinggi:	Flange Lap Joint Stub End , Lap Joint Stub End Collar , Stainless Steel Pipe Collar Tipe Pendek

Fitting Pipa Stainless Stee / Kerah Tipe Pendek ASME B16.9 / MSS-SP43 Lap joint Stub End Untuk Flange

ASME B16.9 Tipe Pendek Pipa Baja Fitting Flange Lap Joint Stub End Collar 0

metode stamping mengubah tepi luar atau tepi lubang dari produk kosong atau setengah jadi menjadi tepi vertikal sepanjang kurva tertentu

Nama:Ujung Rintisan.
Bahan:ASTM A403 WP304/WP316
Ukuran:1/2 "-24"

Ketebalan:SCH5S-SCH160S

Akhir:las pantat

公称通径 N0rminal diameter		0luar diameter	Panjangnya F		搭接外径 Diameter 0f putaran N0minal & Maksimal	圆角半径 radius 0f FilletR		(E型)理论重kg/buah (E) Perkiraan berat 0x
公称通径 N0rminal diameter		0luar diameter	Panjangnya F		搭接外径 Diameter 0f putaran N0minal & Maksimal	圆角半径 radius 0f FilletR		sch5s sch10s sch40S
DN	NPS	0D	SP	LP	G	aku Maks	B Maks	Sp	LP	SP	LP	SP	LP
15	1/2	21.3	50.8	76.2	35.1	3	0,75	0,049	0,067	0,063	0,084	0,079	1.106
20	3/4	26.7	50.8	76.2	42.9	3	0,75	0,064	0,087	0,081	0.109	0.101	0.144
25	1	33.4	50.8	101.6	50.8	3	0,75	0,082	0.144	0.134	0,233	0.16	0.279
32	1.1/4	42.4	50.8	101.6	63.5	5	0,75	0.109	0,188	0,178	0.307	0.225	0,386
40	1.1/2	48.3	50.8	152,4	73.2	6	0,75	0,129	0.219	0.231	0,358	0.279	0,467
50	2	60.3	63.5	152,4	91.9	8	0,75	0.204	0,406	0,338	0,667	0,471	0,924
65	2.1/2	73	63.5	152,4	104.6	8	0,75	0.313	0,626	0,448	0.893	0,47	1.465
80	3	88.9	63.5	152,4	127	10	0,75	0.4	0,781	0,574	1.117	1.01	1.954
90	3.1/2	101.6	76.2	152,4	139.7	10	0,75	0,522	0,896	0,65	1.283	1.38	2.35
100	4	114.3	76.2	152,4	157.2	11	0,75	0,606	1.024	0,87	1,474	1.68	2.822
125	5	141.3	76.2	203.2	185.7	11	1.5	0,985	2.153	1.21	2.635	2.08	4.957
150	6	168.3	88.9	203	215.9	13	1.5	1.34	2.591	1.64	3.174	3.37	6.482
200	8	219.1	101.6	203.2	269.7	13	1.5	1.96	3.409	2.56	4.607	5.67	9.819
250	10	273.1	127	254	323.9	13	1.5	3.57	6.389	4.39	7.843	9.55	17,023
300	12	323.9	152,4	254	381	13	1.5	5,85	8.922	6.74	10.275	13.8	21.075
