| Nama merek: | FLRS or OEM |
| Nomor Model: | FLRS-G015 |
| MOQ: | 1 buah |
| Rincian kemasan: | karton / kasus kayu lapis / palet kayu lapis |
| Ketentuan Pembayaran: | T/T, L/C, Western union, paypal, |
Gaya Dasar Spiral Wound Gasket / Bahan Lembar Gasket / Pipa Flange Gasket

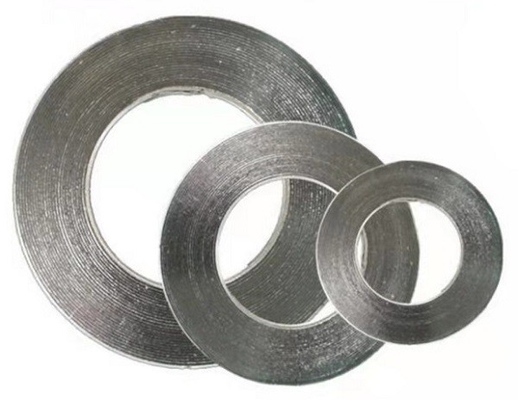

Gasket luka spiral dibentuk dari strip logam berbentuk V dan pengisi non-logam lunak dengan cara ditumpuk,
paking spiral luka dan terhubung ujungnya dan dimulai dengan titik dilas.Tergantung pada kompresinya yang luar biasa
ketahanan, sangat cocok untuk menyegel olahraga di mana perubahan suhu dan tekanan sering terjadi.
Ini dapat digunakan sebagai elemen penyegel statis pipa, katup, pompa, pertukaran termal, menara kondensasi,
lubang polos dan lubang manusia flensa, dll. Telah banyak diterapkan di bidang petrokimia,
pabrik mekanik, pembangkit listrik, metalurgi, pembuatan kapal, medis dan farmasi tidak jelas
pembangkit listrik dan navigasi, dll.
Dimensi untuk paking luka Spiral per ASME B16.20 agar sesuai dengan flensa ASME B16.5
| Pipa Nominal ukuran (NP) |
Kelas 150 | |||||||
| Cincin bagian dalam di dalam Diameter (ID) |
Berliku di dalam Diameter (ID) |
Berliku di Luar Diameter (OD) |
Cincin Panduan Di Luar Diameter (OD) |
|||||
| inci | mm | inci | mm | inci | mm | inci | mm | |
| 1/4* | - | 0,50 | 12,7 | 0,88 | 22.2 | 1.75 | 44.5 | |
| 1/2 | 0,56 | 14.20 | 0,75 | 19.10 | 1.25 | 31.80 | 1.88 | 47.60 |
| 3/4 | 0,81 | 20.60 | 1.00 | 25.40 | 1.56 | 39.70 | 2.25 | 57.20 |
| 1 | 1.06 | 26.90 | 1.25 | 31.80 | 1.88 | 47.60 | 2.63 | 56.70 |
| 1 1/4 | 1.50 | 38.10 | 1.88 | 47.60 | 2.38 | 60.30 | 3,00 | 76.20 |
| 1 1/2 | 1.75 | 44.50 | 2.13 | 54.00 | 2.75 | 69,90 | 3.38 | 85.70 |
| 2 | 2.19 | 55.60 | 2.75 | 69,90 | 3.38 | 85.70 | 4.13 | 104,80 |
| 2 1/2 | 2.62 | 66.50 | 3.25 | 82.60 | 3.88 | 98.40 | 4.88 | 123.80 |
| 3 | 3.19 | 81.00 | 4.00 | 101.60 | 4.75 | 120.70 | 5.38 | 136,50 |
| 3 1/2* | 3.50 | 88.90 | 4.50 | 114.30 | 5.25 | 1334.00 | 6.38 | 161.90 |
| 4 | 4.19 | 106.40 | 5.00 | 127.00 | 5.38 | 149.20 | 6.88 | 174,60 |
| s | 5.19 | 131,30 | 6.13 | 155.60 | 7,00 | 177.80 | 7.75 | 196.90 |
| 6 | 6.19 | 157.20 | 7.19 | 182,60 | 8.25 | 209.60 | 8.75 | 222.30 |
| 8 | 8.50 | 215,90 | 9.19 | 2334.00 | 10.38 | 263.50 | 11.00 | 279.40 |
| 10 | 10.56 | 268.20 | 11.31 | 287.30 | 12.50 | 317.50 | 13.38 | 339.70 |
| 12 | 12.50 | 317.50 | 13.38 | 339.70 | 14,75 | 374.70 | 16.13 | 409.60 |
| 14 | 13,75 | 349.30 | 14.63 | 371.50 | 16.0D | 406.40 | 17.75 | 450,90 |
| 16 | 15.75 | 400.10 | 16.63 | 422.30 | 18.25 | 463.60 | 20.25 | 514.40 |
| 18 | 17.69 | 449.30 | 18.69 | 474.70 | 20,75 | 527.10 | 21.63 | 549.30 |
| 20 | 19.69 | 500.10 | 20.69 | 525.50 | 22.75 | 577.90 | 23.88 | 606.40 |
| 24 | 23.75 | 603.30 | 24,75 | 628.70 | 27.00 | 685.80 | 28.25 | 717.60 |
* tidak terdaftar di ASME B16.20

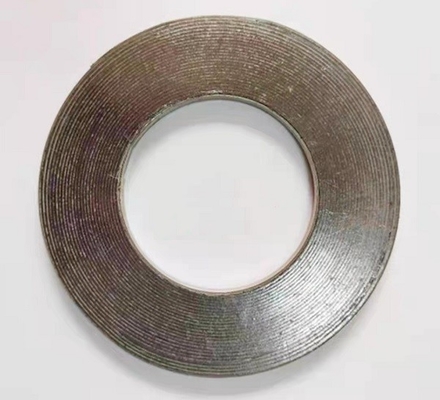

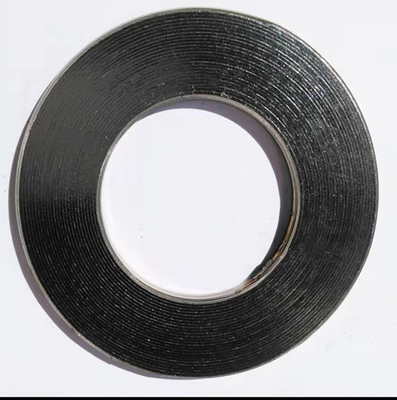

Gaya konstruksi dasar, diameter dalam dan luar diperkuat dengan beberapa lapisan logam tanpa pengisi untuk memberi
stabilitas yang lebih besar dan karakteristik kompresi yang lebih baik.
Cocok untuk lidah dan alur atau pria dan wanita atau beralur ke rakitan flensa wajah datar.saya
|
|
