| Nama merek: | FLRS or OEM |
| Nomor Model: | FLRS-G012 |
| MOQ: | 1 buah |
| Rincian kemasan: | karton / kasus kayu lapis / palet kayu lapis |
| Ketentuan Pembayaran: | T/T, L/C, Western union, paypal, |

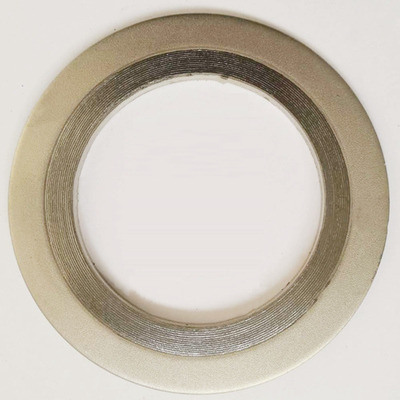

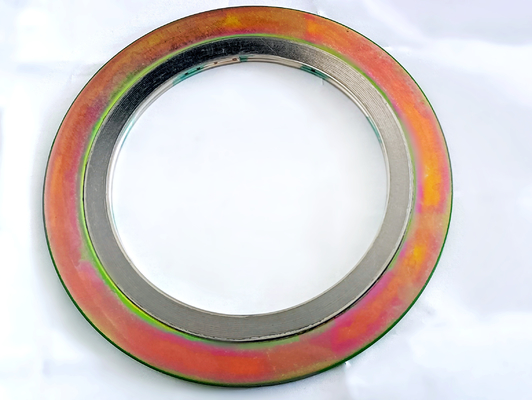

Standar ASME B16.20 CG Spiral Wound Gasket Dengan Cincin Luar Cocok Untuk ASME B16.5 Flange / SS Spiral Wound Gasket
Gasket luka spiral dibentuk dari strip logam berbentuk V dan pengisi non-logam lunak dengan cara ditumpuk,
paking spiral luka dan terhubung ujungnya dan dimulai dengan titik dilas.Tergantung pada kompresinya yang luar biasa
ketahanan, sangat cocok untuk menyegel olahraga di mana perubahan suhu dan tekanan sering terjadi.
Ini dapat digunakan sebagai elemen penyegel statis pipa, katup, pompa, pertukaran termal, menara kondensasi,
lubang polos dan lubang manusia flensa, dll. Telah banyak diterapkan di bidang petrokimia,
pabrik mekanik, pembangkit listrik, metalurgi, pembuatan kapal, medis dan farmasi tidak jelas
pembangkit listrik dan navigasi, dll.
Gaya CG
Gasket serba guna yang cocok untuk muka datar dan flensa muka terangkat hingga Kelas 2500
Cincin pemusatan secara akurat menempatkan paking pada permukaan flensa, memberikan kekuatan radial tambahan, dan bertindak sebagai pembatas kompresi
Gulungan spiral (elemen penyegel) terdiri dari logam yang telah dibentuk sebelumnya dan bahan pengisi lunak
CATATAN: Cincin bagian dalam direkomendasikan untuk aplikasi di atas Kelas 600, karena tersedianya beban baut yang tinggi.Lihat Gaya RWI.
Ini adalah cincin eksternal yang secara akurat memusatkan gasket pada permukaan flensa, memberikan kekuatan radial tambahan untuk mencegah
gasket meledak dan bertindak sebagai penghentian kompresi.
Gasket serba guna yang cocok untuk digunakan dengan permukaan datar dan flensa muka terangkat, kelas 900 ke atas internal
cincin dianjurkan.
| Bahan Cincin & Strip | Minimum | Maksimum | Cincin Panduan Kode warna |
|||
| Bahan | F | c | F | c | Singkatan | |
| ss304 | -320 | -195 | 1400 | 760 | 304 | Kuning |
| ss316L | -150 | -100 | 1400 | 760 | 316L | Hijau |
| ss347L | -150 | -100 | 1400 | 760 | 317L | Merah tua |
| ss321 | -320 | -195 | 1400 | 760 | 321 | Pirus |
| ss347 | -320 | -195 | 1700 | 925 | 347 | Biru |
| Baja karbon | -40 | -40 | 1000 | 540 | CRS | Perak |
| Paduan 20 | -300 | -185 | 1400 | 760 | A-20 | Hitam |
| Hastelloy B3 | -300 | -185 | 200o | 1090 | HASTB | Cokelat |
| Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | Krem |
| Incoloy 800 | -150 | -100 | 1600 | 870 | DI 800 | Putih |
| lncoloy 825 | -150 | -100 | 1600 | 870 | DI 825 | Putih |
| lnconel 600 | -150 | -100 | 2000 | 1090 | INC 60o | Emas |
| Inconel 625 | -150 | -100 | 2000 | 1090 | INCO 625 | Emas |
| Inconel X750 | -150 | -100 | 2000 | 1090 | INX | Tanpa warna |
| Monel 400 | -200 | -130 | 1500 | 820 | SEN | Oranye |
| Nikel 200 | -320 | -195 | 1400 | 760 | tidak | Merah |
| Titanium | -320 | -195 | 2000 | 1090 | T | Ungu |
| Bahan Pengisi | ||||||
| Minimum | CoT Maximum Maksimum | Garis Kode warna |
||||
| Bahan | F | c | F | c | Singkatan | |
| Fleksibel Grafit |
-350 | -212 | 950 | 510 | FG | Abu-abu |
| PTFE | -400 | -240 | 500 | 260 | PTFE | Putih |
| Keramik | -350 | -212 | 2000 | 1090 | CER | Hijau muda |
| grafit mika | -350 | -212 | 1100 | 590 | MICA-GRA | Merah Jambu |
saya
|
|
