| Nama merek: | FLRS or OEM |
| Nomor Model: | FLRS-G011 |
| MOQ: | 5 buah |
| Rincian kemasan: | karton / kasus kayu lapis / palet kayu lapis |
| Ketentuan Pembayaran: | T/T, L/C, Western union, paypal, |

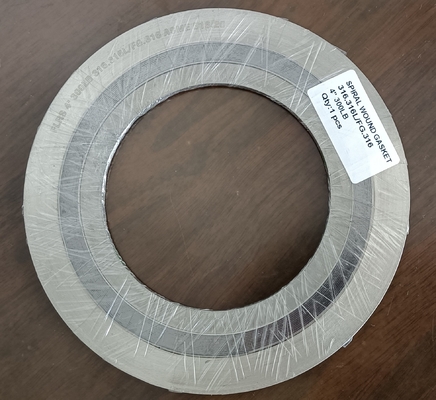

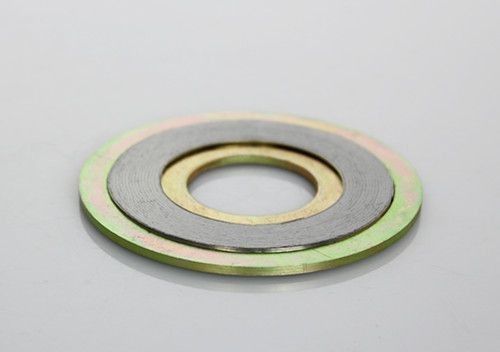

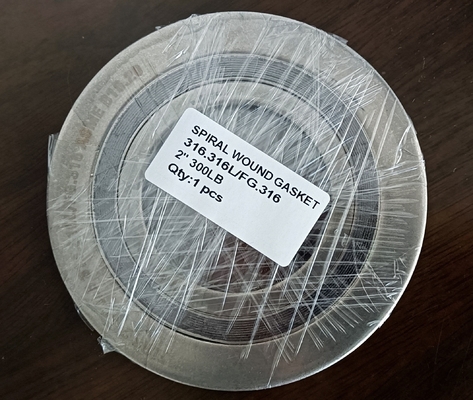

ASME B16.20 CGI Spiral Wound Gasket dengan Cincin Dalam & Luar cocok untuk flensa ASME B16.5
Gasket luka spiral dibentuk dari strip logam berbentuk V dan pengisi non-logam lunak dengan cara ditumpuk,
paking spiral luka dan terhubung ujungnya dan dimulai dengan titik dilas.Tergantung pada kompresinya yang luar biasa
ketahanan, sangat cocok untuk menyegel olahraga di mana perubahan suhu dan tekanan sering terjadi.
Ini dapat digunakan sebagai elemen penyegel statis pipa, katup, pompa, pertukaran termal, menara kondensasi,
lubang polos dan lubang manusia flensa, dll. Telah banyak diterapkan di bidang petrokimia,
pabrik mekanik, pembangkit listrik, metalurgi, pembuatan kapal, medis dan farmasi tidak jelas
pembangkit listrik dan navigasi, dll.
Gaya CGI
Cocok untuk wajah datar dan flensa wajah terangkat hingga Kelas 2500
Direkomendasikan untuk aplikasi tekanan tinggi, untuk digunakan dengan pengisi PTFE, dan ketika digambarkan oleh ASME B16.20
Cincin bagian dalam bertindak sebagai pembatas kompresi dan melindungi elemen penyegelan dari serangan media proses
Gasket CG bergaya yang dilengkapi dengan cincin internal yang memberikan penghentian kompresi tambahan dan memberikan panas
dan penghalang korosi yang melindungi gulungan paking dan mencegah erosi flensa.
Cocok untuk digunakan dengan flensa muka datar dan ditentukan untuk layanan tekanan & suhu tinggi, kelas 900 ke atas
atau di mana media korosif atau beracun hadir.
Gaya lain tersedia berdasarkan permintaan.
| Bahan Cincin & Strip | Minimum | Maksimum | Cincin Panduan Kode warna |
|||
| Bahan | F | c | F | c | Singkatan | |
| ss304 | -320 | -195 | 1400 | 760 | 304 | Kuning |
| ss316L | -150 | -100 | 1400 | 760 | 316L | Hijau |
| ss347L | -150 | -100 | 1400 | 760 | 317L | Merah tua |
| ss321 | -320 | -195 | 1400 | 760 | 321 | Pirus |
| ss347 | -320 | -195 | 1700 | 925 | 347 | Biru |
| Baja karbon | -40 | -40 | 1000 | 540 | CRS | Perak |
| Paduan 20 | -300 | -185 | 1400 | 760 | A-20 | Hitam |
| Hastelloy B3 | -300 | -185 | 200o | 1090 | HASTB | Cokelat |
| Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | Krem |
| Incoloy 800 | -150 | -100 | 1600 | 870 | DI 800 | Putih |
| lncoloy 825 | -150 | -100 | 1600 | 870 | DI 825 | Putih |
| lnconel 600 | -150 | -100 | 2000 | 1090 | INC 60o | Emas |
| Inconel 625 | -150 | -100 | 2000 | 1090 | INCO 625 | Emas |
| Inconel X750 | -150 | -100 | 2000 | 1090 | INX | Tanpa warna |
| Monel 400 | -200 | -130 | 1500 | 820 | SEN | Oranye |
| Nikel 200 | -320 | -195 | 1400 | 760 | tidak | Merah |
| Titanium | -320 | -195 | 2000 | 1090 | T | Ungu |
| Bahan Pengisi | ||||||
| Minimum | CoT Maximum Maksimum | Garis Kode warna |
||||
| Bahan | F | c | F | c | Singkatan | |
| Fleksibel Grafit |
-350 | -212 | 950 | 510 | FG | Abu-abu |
| PTFE | -400 | -240 | 500 | 260 | PTFE | Putih |
| Keramik | -350 | -212 | 2000 | 1090 | CER | Hijau muda |
| grafit mika | -350 | -212 | 1100 | 590 | MICA-GRA | Merah Jambu |
|
|
