Tempat asal: | Cina |
Nama merek: | FLRS or OEM |
Sertifikasi: | MTC |
Nomor model: | FLRS-RR005 |
Kuantitas min Order: | 1 potong |
---|---|
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Standar:: | DIN 472 | Jenis: | Intern |
---|---|---|---|
Bahan: | Besi tahan karat | Dimensi: | 8-300 |
Warna: | Perak | Aplikasi: | Industri |
Cahaya Tinggi: | Cincin Penahan Internal Untuk Bores,Stainless Steel Internal Circlips Washer,DIN 472 Klip Penahan Internal |

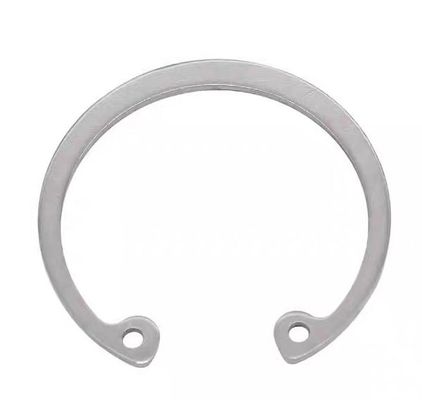

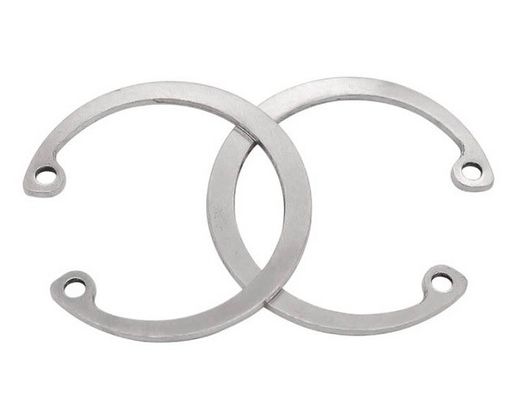

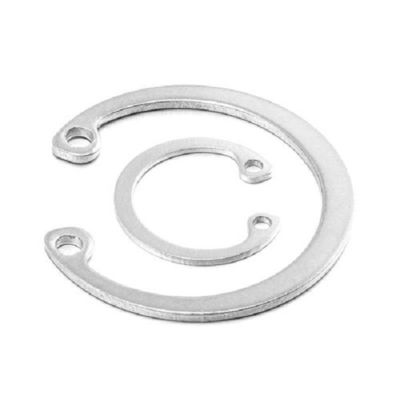

Stainless steel Circlips Washer Internal / DIN472 Cincin Penahan Untuk Bores (d≤300mm)
Cincin penahan untuk lubang dipasang di lubang melingkar untuk memperbaiki gerakan aksial bagian-bagiannya.Diameter luar cincin penahan semacam ini sedikit lebih besar dari diameter lubang melingkar rakitan.Saat memasang, gunakan tang circlip untuk memasukkan mulut tang ke dalam lubang tang cincin penahan dan klem cincin penahan sebelum dapat dimasukkan ke dalam alur dalam lubang melingkar yang telah diproses sebelumnya.
Norma ukuran |
H | D | d1 min |
kg/1kpcs |
Norma ukuran |
H | D | di min |
kg/1kpcs |
||||
maksimal | min | maksimal | min | maksimal | kecil | maksimal | min | ||||||
8 | 0.8 | 0,75 | 9.06 | 8.6 | 1 | 0.14 | 75 | 2.5 | 2.43 | 80.3 | 79,04 | 3 | 18.8 |
9 | 0.8 | 0,75 | 10.16 | 9.7 | 1 | 0.15 | 78 | 2.5 | 2.43 | 83.8 | 81,96 | 3 | 20.4 |
10 | 1 | 0,94 | 11.16 | 10.7 | 1.2 | 0.18 | 80 | 2.5 | 2.43 | 86.8 | 84. 96 | 3 | 22 |
11 | 1 | 0,94 | 12.16 | 11.7 | 1.2 | 0.31 | 82 | 2.5 | 2.43 | 88.8 | 86.96 | 3 | 24 |
12 | 1 | 0,94 | 13.36 | 12.9 | 1.5 | 0.37 | 85 | 3 | 2.92 | 91,8 | 89. 96 | 3.5 | 25.3 |
13 | 1 | 0,94 | 14.46 | 14 | 1.5 | 0,42 | 88 | 3 | 2.92 | 94.8 | 92,96 | 3.5 | 28 |
14 | 1 | 0,94 | 15.46 | 15 | 1.7 | 0,52 | 90 | 3 | 2.92 | 96.8 | 94.96 | 3.5 | 31 |
15 | 1 | 0,94 | 16.56 | 16.1 | 1.7 | 0,56 | 92 | 3 | 2.92 | 98.8 | 96.96 | 3.5 | 32 |
16 | 1 | 0,94 | 17.66 | 17.2 | 1.7 | 0.6 | 95 | 3 | 2.92 | 111.8 | 99,96 | 3.5 | 35 |
17 | 1 | 0,94 | 18.72 | 18.17 | 1.7 | 0,65 | 98 | 3 | 2.92 | 114,8 | 112,96 | 3.5 | 37 |
18 | 1 | 0. 94 | 19.92 | 19.37 | 2 | 0.T4 | 100 | 3 | 2.92 | 116.8 | 114,96 | 3.5 | 38 |
19 | 1 | 0,94 | 20.921 | 20.37 | 2 | 0.83 | 102 | 4 | 3.9 | .109.3 | 107,46 | 3.5 | 55 |
20 | 1 | 0,94 | 21.921 | 21.37 | 2 | 0.9 | 105. | 4 | 3.9 | l113.3 | 111.46 | 3.5 | 56 |
21 | 1 | 0,94 | 22.921 | 22.37 | 2 | 1 | 108 | 4 | 3.9 | 116.3 | 114,46 | 3.5 | 60 |
22 | 1 | 0,94 | 23.92l | 23.37 | 2 | 1.1 | 110 | 4 | 3.9 | |118.3 | 116.46 | 3.5 | 64.5 |
24 | 1.2 | 1.14 | 26.321 | 25.69 | 2 | 1.42 | 112 | 4 | 3.9 | 120.3 | 118.46 | 3.5 | 72 |
25 | 1.2 | 1.14 | 27.32 | 26.69 | 2 | 1.5 | 115 | 4 | 3.9 | 123,5 | 121 | 3.5 | 74.5 |
26 | 1.2 | 1.14 | 28.32 | 27.69 | 2 | 1.6 | 120 | 4 | 3.9 | 128.5 | 126,37 | 3.5 | 77 |
28 | 1.2 | 1.14 | 30.6 | 29.85 | 2 | 1.8 | 125 | 4 | 3.9 | 133.5 | 131.37. | 4 | 79 |
30 | 1.2 | 1.14 | 32.6 | 31.85 | 2 | 2.06 | 130 | 4 | 3.9 | 138.5 | 136.37 | 4 | 82 |
31 | 1.2 | 1.14 | 33.9 | 33.15 | 2.5 | 2.1 | 135 | 4 | 3.9 | 143.5 | 141,37 | 4 | 84 |
32 | 1.2 | 1.14 | 34.9 | 34.15 | 2.5 | 2.21 | 140 | 4 | 3.9 | 148.5 | 146,37 | 4 | 87,5 |
34 | 1.5 | 1.44 | 37 | 35.25 | 2.5 | 3.2 | 145 | 4 | 3.9 | 153,5 | 151,37 | 4 | 93 |
35 | 1.5 | 1.44 | 38.3 | 37.55 | 2.5 | 3.54 | 150 | 4 | 3.9 | 159,5 | 157.37 | 4 | 105 |
36 | 1.5 | 1.44 | 39.3 | 38.55 | 2.5 | 3.7 | 155 | 4 | 3.9 | 165.5 | 163,37 | 4 | 107 |
37 | 1.5 | 1.44 | 40.3 | 39.55 | 2.5 | 3.74 | 160 | 4 | 3.9 | 170.5 | 168.37 | 4 | 110 |
38 | 1.5 | 1.44 | 41.3 | 40.55 | 2.5 | 3.9 | 165 | 4 | 3.9 | 176 | 173,9 | 4 | 125 |
40 | 1.75 | 1.69 | 44.4 | 43.11 | 2.5 | 4.7 | 170 | 4 | 3.9 | 181 | 178.9 | 4 | 140 |
42 | 1.75 | 1.69 | 46.4 | 45.11 | 2.5 | 5.4 | 175 | 4 | 3.9 | 186.2 | 183,78 | 4 | 150 |
45 | 1.75 | 1.69 | 49.4 | 48.11 | 2.5 | 6 | 180 | 4 | 3.9 | 191.2 | 188,78 | 4 | 165 |
47 | 1.75 | 1.69 | 51.6 | 50,04 | 2.5 | 6.1 | 185 | 4 | 3.9 | 186.2 | 193,78 | 4 | 170 |
48 | 1.75 | 1.69 | 52.6 | 51.04 | 2.5 | 6.7 | 190 | 4 | 3.9 | 191.2 | 198,78 | 4 | 175 |
50 | 2 | 1.93 | 55.3 | 53,74 | 2.5 | 7.3 | 195 | 4 | 3.9 | 196.2 | 203,78 | 4 | 183 |
52 | 2 | 1.93 | 57.3 | 55.74 | 2.5 | 8.2 | 200 | 4 | 3.9 | 201 | 208,78 | 4 | 195 |
55 | 2 | 1.93 | 60.3 | 58.74 | 2.5 | 8.3 | 210 | 5 | 4.88 | 223.7 | 221.28 | 4 | 270 |
56 | 2 | 1.93 | 61.3 | 59,74 | 2.5 | 8.7 | 220 | 5 | 4.88 | 233.7 | 231.28 | 4 | 315 |
58 | 2 | 1.93 | 63.3 | 61.74 | 2.5 | 10.5 | 230 | 5 | 4.88 | 243.7 | 241,28 | 4 | 330 |
60 | 2 | 1.93 | 65.3 | 63,74 | 2.5 | 11.1 | 240 | 5 | 4.88 | 254 | 251,99 | 4 | 345 |
62 | 2 | 1.93 | 67.3 | 65,74 | 2.5 | 11.2 | 250 | 5 | 4.88 | 264 | 261.99 | 4 | 360 |
63 | 2 | 1.93 | 68.3 | 66.74. | 2.5 | 12.4 | 260 | 5 | 4.88 | 277 | 274,99 | 5 | 375 |
65 | 2,5 | 2.43 | 70.3 | 68.74 | 3 | 14.3 | 270 | 5 | 4.88 | 287 | 269.99 | 5 | 388 |
68 | 2.5 | 2.43 | 73.6 | 72.04 | 3 | 16 | 280 | 5 | 4.88 | 297 | 294,99 | 5 | 400 |
70 | 2.5 | 2.43 | 75.6 | 74,04 | 3 | 16,5 | 290 | 5 | 4.88 | 307 | 304. 99 | 5 | 415 |
72 | 2.5 | 2.43 | 77.6 | 76.04 | 3 | 18.1 | 300 | 5 | 4.88 | 317 | 314,99 | 5 | 435 |
