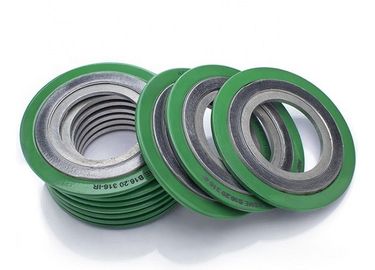

Gaskets luka spiral stainless steel dengan pengisi nonmetal ((grafit,PTFE,keramik,Mica grafit)

Tipe dasar spiral luka gasket

•Band bergelombang logam dan sabuk non-logam yang saling tumpang tindih, spiral
luka dibuat. Juga sesuai dengan kondisi yang diperlukan untuk menambahkan cincin diperkuat.Tipe dasar spiral luka gasket

St.struktur

Mein produk

Perlengkapan spiral- dibuat dengan kombinasi bergantian dari kawat logam berbentuk dan bahan pengisi lunak - membentuk segel yang sangat efektif ketika dikompresi antara dua flanges.Sebuah mahkota berbentuk V yang berpusat di strip logam berfungsi sebagai mata airBahan pengisi dan kawat dapat diubah untuk mengakomodasi persyaratan kompatibilitas kimia yang berbeda.Jika beban yang tersedia untuk memampatkan gasket terbatas, konstruksi gasket dan dimensi dapat diubah untuk memberikan segel yang efektif.

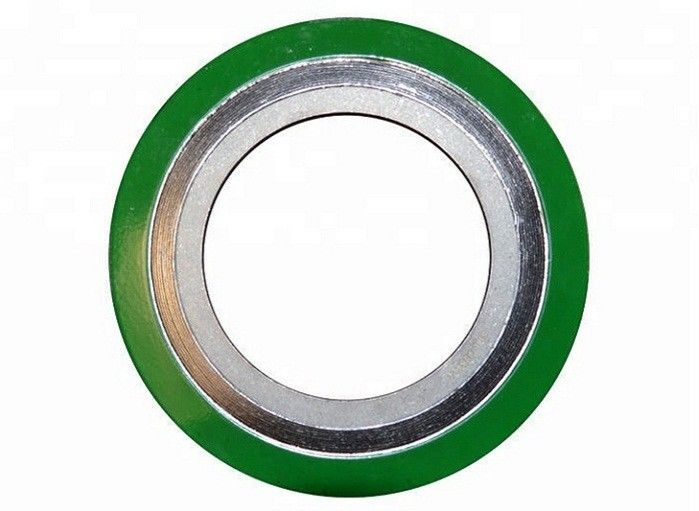

Sebuah spiral luka gasket dapat mencakup sebuah centering ring, sebuah inner ring atau keduanya.sementara cincin dalam memberikan kekuatan radial tambahanCincin dalam juga mengurangi erosi flange dan melindungi elemen penyegelan.

Ketahanan dan kekuatan membuat spiral woundgaskets pilihan yang ideal dalam berbagai kondisi dan aplikasi.spiral luka gasket juga efektif untuk pembangkit listrik, aerospace, dan berbagai katup dan aplikasi khusus.

Spesifikasi gasket ASME B16.20 telah diperbarui dan diubah menjadi standar yang direkomendasikan baru.Kriteria baru menggabungkan default untuk cincin dalaman di semua grafit-diisi spiral luka gasket kecuali pembeli menentukan sebaliknyaNamun, gasket spiral yang diisi grafit tanpa cincin dalam masih akan dicetak dengan dan sesuai dengan standar ASME B16.20.

Gaya RW

Gasket tujuan umum yang cocok untuk permukaan datar dan flang permukaan tinggi sampai kelas 2500

Centering ring secara akurat menempatkan gasket pada wajah flange, memberikan kekuatan radial tambahan dan bertindak sebagai pembatas kompresi

Spiral winding (sealing element) terdiri dari logam yang sudah dibentuk dan bahan pengisi lunak

CATATAN: Cincin dalam direkomendasikan untuk aplikasi di atas Kelas 600, karena beban baut yang tersedia tinggi.

Gaya RWI

Cocok untuk flang wajah datar dan wajah tinggi sampai Kelas 2500

Direkomendasikan untuk aplikasi tekanan yang lebih tinggi, untuk digunakan dengan pengisi PTFE dan ketika didefinisikan oleh ASME B16.20

Cincin dalam bertindak sebagai pembatas kompresi dan melindungi elemen penyegelan dari serangan media proses

Gaya R

Cocok untuk lidah dan alur, laki-laki-perempuan, atau alur-ke-lapisan wajah flanges

Hanya spiral winding, yang mengandung logam preformed dan bahan pengisi lunak

Diameter dalam dan luar dari gulungan diperkuat dengan beberapa lapisan logam tanpa pengisi untuk memberikan stabilitas yang lebih besar

CATATAN: Juga tersedia dengan cincin dalam Gaya RI.

Gaskets MC dan MCR

Untuk pemasangan penutup lubang saluran air

Struktur

Paket
